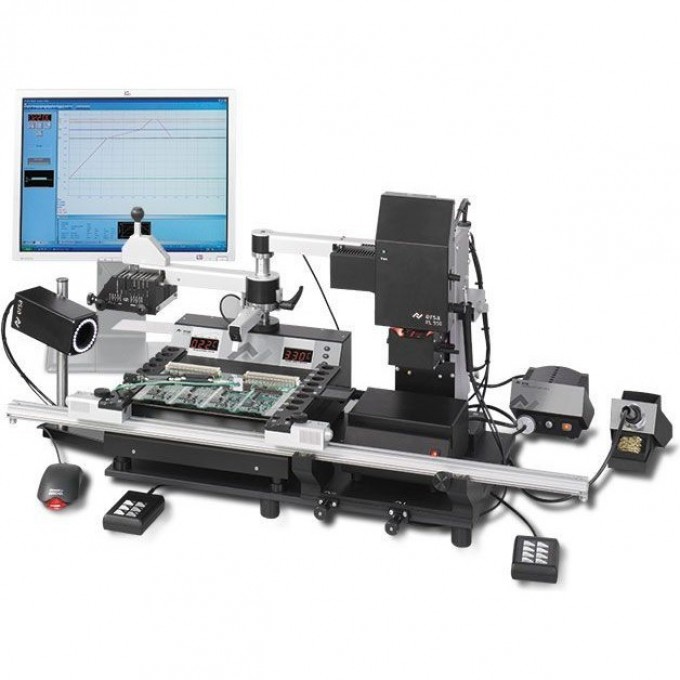

Система видеопозиционирования ERSA PL 550 для BGA/QFP компонентов 14K000001

Система видеопозиционирования Ersa PL 550 (0PL550A) предназначена для точной установки BGA и fine pitch QFP компонентов в составе оборудования для пайки и ремонта. Устройство обеспечивает плавное перемещение платы с установленными компонентами в рамке-держателе на подшипниках, что предотвращает их смещение при транспортировке в зону нагрева. Модель PL550A может использоваться как видеоманипулятор для точной установки ультрамалых компонентов.

Особую эффективность система демонстрирует в тандеме с паяльно-ремонтной станцией ERSA IR550Aplus. PL550A оснащена подвижной видеокамерой, которая позволяет осуществлять визуальный контроль процесса пайки в реальном времени непосредственно в рабочей зоне станции IR550Aplus. Процедура видеопозиционирования включает размещение микросхемы на площадке, подъем ее вакуумной присоской, введение оптической головки для одновременной передачи изображений контактных площадок платы (зеленая подсветка) и выводов BGA (красная подсветка) на монитор.

С помощью сервоприводов осуществляется управление положением микросхемы, зафиксированной на присоске, и столика для достижения максимального совмещения изображений выводов с контактными площадками. После точного позиционирования микросхема мягко опускается на плату. Дополнительные виды наконечников захвата для видеоманипулятора поставляются отдельно.
